Kit colonnes de ventilation AIRSTOCK type 2 et 3, stockage à plat céréales, FONTAINE SILO

Marque : FONTAINE SILO
Référence : GRAIN 70000-W
-
à partir de
plus d'éco-contribution
Tarifs dégressifs
Infos livraison
Voir la description détaillée Une question ?

En savoir plus

Descriptif

Deux versions possibles : ventilateur seul ou bien avec prestation de câblage électrique et disjoncteur.

La garantie de 24 mois sur les moteurs s’applique uniquement si ces derniers sont protégés par un disjoncteur thermique.

La protection du moteur pour sa garantie sera uniquement réalisée par AGRIPARTNER, dans ses ateliers.

Système de ventilation AIRSTOCK par aspiration (dépression) convient à toutes céréales, y compris le colza. C’est un système vertical fixe d’aération et de refroidissement du grain qui ramène très rapidement la température au taux de stabilisation.

Spécialiste du stockage et de la ventilation, l’entreprise FONTAINE SILO vous propose la solution pour assurer la conservation de vos récoltes.

Principe de refroidissement de la colonne AIRSTOCK :

Ce système innovant de ventilation est basé sur l’aspiration (dépression)



- La ventilation est assurée par un ensemble de colonnes, placées au fur et à mesure du remplissage et réparties régulièrement dans le tas.

- Les céréales refroidissent rapidement et uniformément pour conserver leurs qualités nutritionnelles, sanitaires et technologiques.

Il existe deux types de colonnes. Le choix s'effectuera en fonction du produit stocké, des dimensions et de la hauteur de stockage:

  • Colonne de type 2: hauteur de stockage de 2,5 à 5 mètres / 1 colonne tous les 5 à 6 mètres
  • Colonne de type 3: hauteur de stockage de 5 à 12 mètres / 1 colonne tous les 7 à 8 mètres

Hauteur de stockage 2,5 à 5 mètres 5 à 12 mètres
Type de colonne Type 2 Type 3
Diamètre de la base perforée 300 mm 350 mm
Hauteur de la base perforée 1,00 mètre 1,20 mètres
Diamètre du tube plein 150 mm 200 mm
Surface de ventilation 25 à 36 m² 49 à 64 m²
Rayon de ventilation 2,5 à 3 mètres 3,5 à 4 mètres
Aspirateur monophasé / triphasé 1.5CV 1.1 Kw 2.500 m³
Aspirateur triphasé 3CV 2.2 Kw 4.080 m³

Composition d’une colonne de base Type 2 (3,30M) et Type 3 (5,50M) :

- 1 platine (pied) de base carrée offre une grande stabilité par rapport au pied à la base en croix

- 1 base perforée céréales

- 1 réduction

- 1 tube plein de 2 mètres pour Type 2

- 2 tubes pleins de 2 mètres pour Type 3

- 1 connexion pour Type 3

- 1 bouchon

Des extensions d’1 mètre ou 2 mètres peuvent être ajoutées à la colonne de base, avec une connexion par extension, suivant la hauteur de votre stockage. Ainsi la hauteur pour la colonne de type 2 peut aller de 3,30 à 5,30 mètres (pour stockage maxi de 5M) et pour la colonne de type 3 - de 5,50 à 12,50 mètres (pour stockage maxi de 12M).

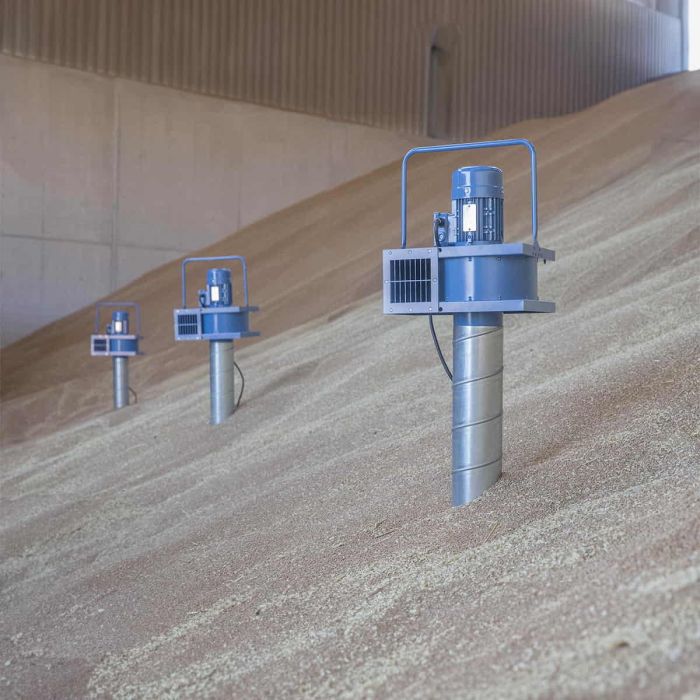

L'installation est simple: les éléments modulables sont juste posés sur le sol et emboîtables mètre par mètre, au fur et à mesure du remplissage. Les colonnes sont visibles dans l'entrepôt et espacées de 6 mètres, ce qui facilite le chargement et le déchargement du grain autour de celles-ci. Convient à tout type de bâtiment et utilisable pour toutes céréales : blé, maïs, avoine, orge, tournesol, pois, féveroles... y compris le colza. Ce système AIRSTOCK permet de ventiler, même si le stockage complet n'est pas achevé.


Un ou plusieurs aspirateurs de 1,5 CV (1.1 kW) ou 3 CV (2.2 kW), placé(s) en haut des colonnes, assure(nt) la dépression dans la colonne. Il faut prévoir un aspirateur pour 4 colonnes. La circulation de l'air s'effectue de haut en bas, à travers le grain. L'air est ensuite expulsé en tête de colonne par l'aspirateur, permettant d'atteindre très rapidement, les conditions de stockage optimales à long ou à court terme, même dans ce contexte d'évolution climatique. L'aspiration évite la condensation à la surface du grain. Par conséquent, la qualité des récoltes est assurée sans avoir recours à des insecticides. Cela vous permet de maîtriser l’utilisation des produits phytosanitaires et de respecter la sécurité du consommateur. De plus, c'est un modèle d'aspirateur peu bruyant, que l'on peut utiliser sans déranger le voisinage. Ce système d'aération et de refroidissement est utilisé principalement pour le stockage à plat, mais peut s'utiliser également dans les cellules métalliques.

D'autres avantages du système d'aération AIRSTOCK :

  • Gain de temps et rapide de mise en œuvre
  • Faible investissement et faible fond d'utilisation
  • Faible puissance électrique installée avec une consommation réduite par rapport à la ventilation par soufflage
  • Possibilité d'automatisation du démarrage à l'aide d'un boîtier de contrôle d'écarts de températures (grain/air), d'hygrométrie de l'air et de sondes de température de tas
  • Réhabilitation de batîment existants
  • Démontage aisé lors de la reprise du grain pour stockage à plat



Les colonnes spéciales céréales disposent d'une perforation spécifique. Cette innovation nommée "ouïe directionnelle" (système breveté) est élaborée pour éviter tout colmatage du grain sur la base perforée de la colonne.

- Tube solide : Aucune matière n'est enlevée de la tôle contrairement à d'autres modèles percés.

- Sans risque de colmatage : Le système ouïes directionnelles offre une bonne circulation de l'air et évite le blocage des graines dans la base perforée.

- Idéale pour le colza : Les ouïes directionnelles permettent de ventiler efficacement même le colza.

- Rentabilité non comparable : Les tests sur le système ouïes directionnelles montrent une augmentation du passage de l'air de plus de 20 % par rapport à l'ancien système (petits trous).

Le stockage de grain représente un énorme investissement. En effet, il est important de bien réfléchir à son projet et d'opter pour des installations plus performantes, économes en énergie, rentables, faciles à installer... L'entreprise FONTAINE SILO peut s'appuyer sur ses 50 ans d'expérience en matière de stockage pour vous fournir la solution la plus adaptée à vos besoins, permettant la meilleure valorisation possible des productions.

Afin de compléter vos systèmes de ventilation en fonction de vos besoins, plusieurs packs sont disponibles !

Choisissez-les directement sur le site ou alors n'hésitez pas à contacter nos experts par téléphone ou par mail !

Caractéristiques

Type de matériel Colonne de ventilation
Garantie 2 ans
Marque FONTAINE SILO
Modèle AIRSTOCK
